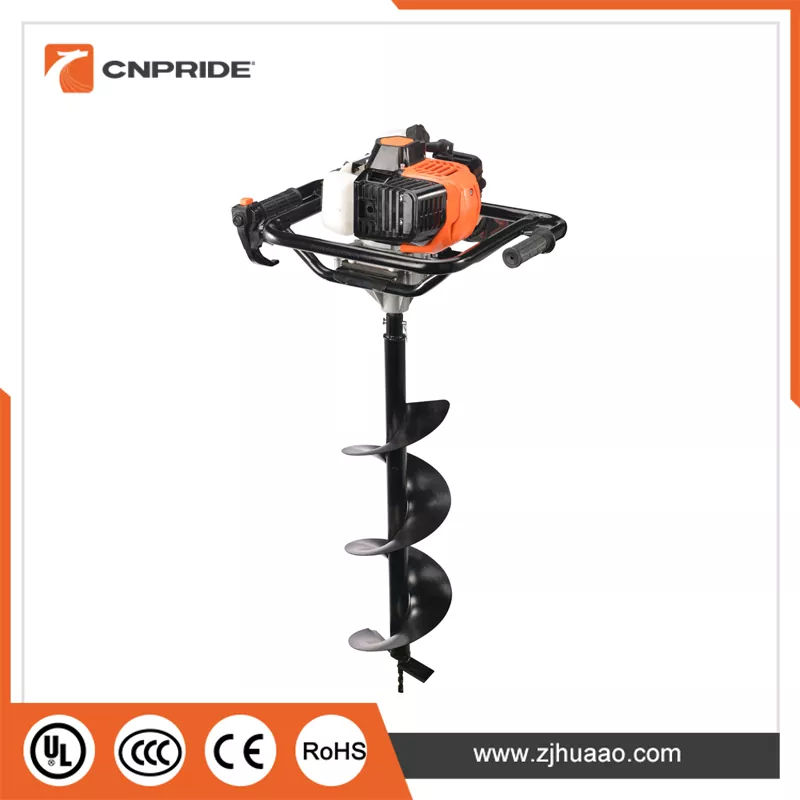

La Gasoline Earth Auger è una perforatrice portatile a motore progettata per un'efficiente penetrazione nel terreno. Combina la potenza di un motore a combustione interna a due tempi con un sistema di trasmissione meccanica e un utensile da taglio, rendendolo uno strumento essenziale per attività che vanno dall'installazione di recinzioni e piantagione di alberi al campionamento del terreno e lavori di costruzione. Questo articolo fornisce un'analisi approfondita e focalizzata sull'ingegneria della coclea terrestre a benzina, esplorandone il gruppo propulsore, l'architettura meccanica, la meccanica operativa e i meccanismi di sicurezza.

La fonte di alimentazione: caratteristiche del motore a due tempi

Nel cuore della maggior parte dei portatiliTrivelle a benzinaè un motore a benzina monocilindrico a due tempi, raffreddato ad aria. Questo tipo di motore è scelto per il suo eccezionale rapporto peso/potenza e la semplicità meccanica, entrambi fondamentali per le apparecchiature portatili o leggere che operano in ambienti esterni remoti.

• Cilindrata e potenza erogata: la cilindrata del motore varia generalmente da 52 cc nei modelli entry-level a 80 cc o superiore nelle varianti per carichi pesanti. Questa cilindrata si traduce in una potenza compresa tra circa 1,8 kW (2,4 HP) e 3 kW (4 HP). La curva di potenza è governata dalla velocità del motore, con la maggior parte delle unità che funzionano a velocità a vuoto comprese tra 2.100 e 8.500 giri al minuto, fornendo la coppia attraverso un riduttore al mandrino di uscita.

• Sistema di alimentazione e lubrificazione: a differenza dei motori a quattro tempi, il ciclo a due tempi richiede una miscela di olio combustibile premiscelata. Il rapporto di miscelazione standard del settore è in genere 25:1 o 40:1 (benzina/olio per motori a due tempi), a seconda delle specifiche del produttore e della qualità dell'olio. Per migliorare l'affidabilità dell'avviamento a freddo, la maggior parte delle unità incorpora un bulbo di adescamento (pompa del carburante) a monte del carburatore, consentendo all'operatore di aspirare manualmente il carburante nella vaschetta del carburatore prima del primo tiro. La capacità del serbatoio del carburante è generalmente compresa tra 1,0 e 1,2 litri, garantendo un'autonomia sufficiente per operazioni prolungate sul campo.

• Sistema di accensione e avviamento: il sistema di accensione utilizza un modulo di accensione a scarica di condensatori (CDI), che fornisce una scintilla stabile ad alta tensione senza alimentazione esterna. L'avviamento avviene tramite un avviamento a strappo, che innesta il volano del motore quando viene tirato. Il vantaggio ingegneristico di questo sistema risiede nella sua completa indipendenza dalle reti elettriche, garantendo un funzionamento affidabile in aree remote, terreni montuosi e altri siti di lavoro off-grid.

Architettura meccanica: dal motore alla punta della coclea

Il trasferimento di energia meccanica dal motore a terra coinvolge diversi componenti critici progettati per gestire la coppia, ridurre la velocità e isolare le vibrazioni.

Frizione centrifuga e logica di innesto della potenza: una frizione centrifuga è installata tra l'uscita dell'albero motore e l'ingresso del cambio. Il suo principio di funzionamento è governato dalla forza centrifuga: al minimo, i ceppi della frizione rimangono retratti sotto la tensione della molla, senza trasmettere potenza. Quando l'acceleratore si apre e la velocità del motore raggiunge la soglia di innesto (tipicamente 2.500-3.000 giri/min), i pattini si espandono verso l'esterno a causa della forza centrifuga, innestando il tamburo della frizione e trasmettendo dolcemente la potenza al cambio. Il significato ingegneristico di questo progetto è duplice: la punta della coclea rimane completamente ferma al minimo, migliorando la sicurezza dell'operatore e prevenendo l'usura non necessaria e il consumo di carburante durante il posizionamento.
Moltiplicazione della coppia – La funzione principale del cambio: l'uscita ad alta velocità e bassa coppia del motore è incompatibile con i requisiti di perforazione, che richiedono una coppia elevata a basse velocità di rotazione. Il riduttore è quindi un componente critico nella trasmissione. Le configurazioni comuni includono la riduzione a ingranaggi planetari o la riduzione a ingranaggi elicoidali ad alberi paralleli, con rapporti di riduzione che in genere vanno da 15:1 a 40:1. Dopo la riduzione, la velocità di uscita del mandrino viene ridotta a circa 150-200 giri/min, che è l'intervallo ottimale per il taglio del terreno. Questa velocità fornisce una velocità di taglio sufficiente evitando lo slittamento della punta, l'espulsione del terreno e la perdita di controllo da parte dell'operatore.
Coppia reattiva e smorzamento delle vibrazioni: questa è una sfida ingegneristica spesso trascurata ma di fondamentale importanza nella progettazione della coclea terrestre a benzina. Mentre la punta taglia il terreno, il terreno esercita una coppia reattiva uguale e opposta sulla punta, che viene trasmessa direttamente attraverso il corpo della macchina alle impugnature dell'impugnatura. Se questa forza reattiva supera i livelli gestibili, l'operatore deve compiere uno sforzo fisico notevole per mantenere la stabilità, con conseguente grave affaticamento muscolare e potenziali lesioni al polso in caso di uso prolungato. I modelli moderni e avanzati risolvono questo problema con un design del telaio che smorza le vibrazioni, utilizzando boccole isolanti in gomma o strutture di smorzamento a molla per disaccoppiare la connessione rigida tra il gruppo motore/cambio e le impugnature del manubrio, riducendo significativamente le vibrazioni trasmesse e i carichi d'urto transitori.

Geometria della punta della coclea e meccanica di taglio

La capacità operativa delCoclea di terra a benzinadipende non solo dalla potenza e dalla trasmissione, ma anche dall'elemento tagliente terminale: la punta della coclea. La sua geometria è molto più sofisticata di una semplice piastra elicoidale; si tratta di una struttura composta ottimizzata attraverso la fluidodinamica e la meccanica del suolo.

1. Facchini e funzione di evacuazione truciolo: il corpo della punta è costituito da un tubo centrale in acciaio con facchini elicoidali continui saldati lungo la sua lunghezza. Il diametro esterno dei facchini determina il diametro del foro (le specifiche comuni includono 100 mm, 150 mm, 200 mm, 300 mm e dimensioni personalizzate). L'angolo dell'elica delle eliche è un parametro critico: un angolo eccessivamente ridotto crea un'elevata resistenza all'evacuazione del truciolo e una bassa efficienza; un angolo eccessivamente ripido provoca l'autobloccaggio della punta (dove il terreno tagliato non riesce a uscire dal foro, bloccando la punta). La pratica ingegneristica impone progettazioni distinte dell'angolo dell'elica per diversi tipi di terreno: terreni sabbiosi, argillosi, terreni ghiacciati e terreni ghiaiosi richiedono ciascuno un'ottimizzazione dell'angolo specifica.

2. Punto pilota e tagliente: il meccanismo di penetrazione: la sezione più inferiore della punta presenta il punto pilota, tipicamente una struttura conica o a forma di croce spesso dotata di inserti in carburo cementato. La sua funzione è quella di fornire stabilità di centraggio durante la fase iniziale della perforazione, impedendo alla punta di scivolare o deviarsi al contatto con il terreno. Immediatamente sopra il punto pilota si trovano i taglienti principali, i cui angoli geometrici (angolo di spoglia, angolo di spoglia e inclinazione del tagliente) influenzano direttamente il consumo energetico specifico richiesto per la penetrazione nel terreno. Per le applicazioni con carichi pesanti che coinvolgono ghiaia o terreno ghiacciato, le punte premium incorporano inserti con punta in metallo duro sui taglienti principali, migliorando notevolmente la resistenza all'usura e la tenacità agli urti.

3. Design a doppio volo e a passo variabile: per gestire condizioni geologiche complesse in cui gli strati di terreno si alternano in modo imprevedibile, alcune punte di livello professionale utilizzano configurazioni a doppio volo: due voli elicoidali paralleli che migliorano contemporaneamente l'efficienza di evacuazione dei trucioli e migliorano la stabilità della guida nel fondo del foro. Inoltre, i design a passo variabile (passo più corto nella parte inferiore, passo più lungo nella parte superiore) forniscono una maggiore forza di taglio durante la penetrazione iniziale accelerando allo stesso tempo lo scarico dei trucioli nella sezione superiore, prevenendo l'accumulo di terreno contro la parete del foro.

Controlli operativi e meccanismi di protezione della sicurezza

Il funzionamento della trivella terrestre a benzina non è semplice come "aprire l'acceleratore e perforare". La profondità del suo sistema di protezione di sicurezza determina direttamente la durata dell'attrezzatura e la sicurezza dell'operatore.

Controllo dell'acceleratore e regolazione della velocità del motore: il gruppo dell'impugnatura incorpora un comando dell'acceleratore a grilletto, collegato tramite cavo alla piastra dell'acceleratore del carburatore. L'operatore ottiene una modulazione continua della velocità tramite la pressione delle dita. Alcuni modelli sono dotati di un pulsante di blocco dell'acceleratore adiacente al grilletto, che consente la posizione fissa dell'acceleratore durante il funzionamento continuo per ridurre l'affaticamento delle dita dovuto a una pressione prolungata.
Protezione da sovraccarico – Il meccanismo del perno di sicurezza: questo è il componente di sicurezza meccanica più critico nella trivella a benzina. Quando la punta incontra un'ostruzione imprevista nel sottosuolo (una grande roccia, una massa di radici dense o una padella ghiacciata) la coppia di resistenza istantanea può superare di gran lunga i limiti strutturali della scatola del cambio e del motore. Senza protezione, ciò potrebbe portare direttamente alla frattura dei denti degli ingranaggi, alla distorsione dell'albero motore o addirittura alla rottura del corpo macchina. La soluzione ingegneristica è una spina di sicurezza installata sulla connessione tra il mandrino di uscita e la punta della coclea. Si tratta di un componente volutamente indebolito e calibrato: quando la coppia resistente supera la soglia di sicurezza preimpostata, la spina di sicurezza si frattura per prima, disaccoppiando fisicamente la trasmissione. La punta smette di ruotare istantaneamente, proteggendo l'intero sistema di trasmissione da guasti catastrofici. La sostituzione della spina di sicurezza è una procedura di manutenzione ordinaria.
Sistema frenante e arresto di emergenza: alcuni modelli premium integrano un freno centrifugo tra la frizione e il riduttore. Quando l'operatore rilascia l'acceleratore e il regime del motore scende al minimo, le ganasce del freno innestano automaticamente l'albero di uscita, arrestando completamente la fresa in pochi secondi. Ciò previene lesioni da contatto accidentale durante il riposizionamento della macchina o lo spostamento tra i siti di perforazione.
Ergonomia e postura operativa: la trivella a benzina viene utilizzata in posizione eretta con entrambe le mani che afferrano il manubrio. La spaziatura del manubrio, l'angolo di presa e il baricentro complessivo della macchina sono tutti ottimizzati dal punto di vista ergonomico. Idealmente, con la punta orientata verticalmente verso il basso, il centro di gravità della macchina dovrebbe cadere tra le mani dell'operatore, riducendo al minimo lo sforzo di coppia aggiuntivo richiesto per contrastare l'inclinazione in avanti o all'indietro.

Principi di manutenzione e pratiche ingegneristiche

La manutenzione della Trivella a Benzina è fondamentalmente la cura del motore a due tempi e del sistema di trasmissione meccanica. I suoi principi fondamentali possono essere riassunti in tre pratiche chiave:

1. Freschezza del carburante: il carburante premiscelato per motori a due tempi inizia a degradarsi dopo 30 giorni di conservazione, man mano che le frazioni leggere evaporano e si formano gomme ossidative, che ostruiscono facilmente i getti e i passaggi del carburatore. Le migliori pratiche ingegneristiche consigliano di utilizzare carburante speciale a due tempi stabilizzato con etanolo oppure di svuotare il serbatoio e far funzionare il motore a secco fino all'esaurimento del carburatore dopo ogni sessione di lavoro.

2. Pulizia del filtro dell'aria: le operazioni di perforazione generano una notevole quantità di polvere. Gli elementi filtranti dell'aria in schiuma o carta richiedono una pulizia quotidiana. Un filtro dell'aria intasato provoca condizioni di miscela ricca, combustione incompleta, accumulo accelerato di carbonio e, in definitiva, rigature o grippaggi dei cilindri.

3. Lubrificazione del riduttore: il riduttore è riempito con grasso specifico per ingranaggi (tipicamente grasso a base di litio NLGI grado 2). Ispezioni e rifornimenti regolari sono essenziali per prevenire guasti prematuri agli ingranaggi dovuti al funzionamento a secco.

ILCoclea di terra a benzinaè molto più di un semplice "motore a benzina con asta a vite"; si tratta di un sofisticato sistema di perforazione del terreno che integra dinamica di combustione, ingegneria della trasmissione meccanica, meccanica del taglio del terreno ed ergonomia. L'eleganza del suo design è evidente nell'innesto fluido della potenza della frizione centrifuga, nella precisa amplificazione della coppia del cambio, nel ruolo della spina di sicurezza come ultima linea di difesa per la sicurezza della macchina e nel controllo preciso del volo elicoidale sul flusso dei trucioli del terreno. Solo comprendendo questi profondi principi tecnici è possibile padroneggiare veramente questa attrezzatura e applicarla con una manutenzione scientifica e un funzionamento efficiente.
